JapanesePerencanaan Diameter Pipa HDPE Berdasarkan Debit Air pada Sistem Drainase
Dalam perencanaan sistem drainase, pemilihan diameter pipa merupakan salah satu faktor yang sangat menentukan keberhasilan sistem dalam mengalirkan debit air secara optimal. Diameter pipa yang terlalu kecil dapat menyebabkan aliran meluap dan genangan, sedangkan diameter yang terlalu besar dapat meningkatkan biaya investasi tanpa memberikan manfaat yang signifikan.
Pipa High Density Polyethylene (HDPE) menjadi salah satu material yang banyak digunakan pada sistem drainase modern karena memiliki permukaan dalam yang sangat halus, tahan korosi, fleksibel, ringan, dan memiliki umur layanan yang panjang.
Mengapa Diameter Pipa Harus Disesuaikan dengan Debit Air?
Pada sistem drainase, fungsi utama pipa adalah mengalirkan air hujan atau limpasan permukaan menuju saluran pembuangan. Oleh karena itu, kapasitas aliran pipa harus mampu menampung debit rencana yang telah dihitung berdasarkan:
- Luas daerah tangkapan air (catchment area)
- Intensitas curah hujan
- Koefisien limpasan (runoff coefficient)
- Kondisi topografi
- Kemiringan saluran (slope)
Semakin besar debit air yang harus dialirkan, semakin besar pula diameter pipa yang dibutuhkan.
Karakteristik HDPE yang Mempengaruhi Kapasitas Aliran
Salah satu keunggulan utama pipa HDPE adalah nilai kekasaran hidrauliknya (Manning’s Roughness Coefficient) yang rendah.
Berdasarkan data dari Plastic Pipe Institute (PPI), nilai koefisien Manning untuk pipa HDPE sekitar:
n = 0,009

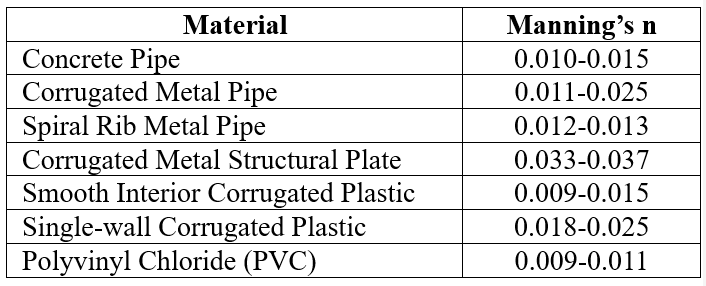

Sebagai perbandingan:
Karena permukaan dalam HDPE lebih halus, kapasitas alirannya dapat lebih tinggi dibandingkan pipa beton atau tanah liat dengan diameter yang sama. Plastic Pipe Institute menyebutkan bahwa kapasitas aliran HDPE dapat mencapai sekitar 44% lebih besar dibandingkan pipa beton atau tanah liat pada kondisi tertentu.

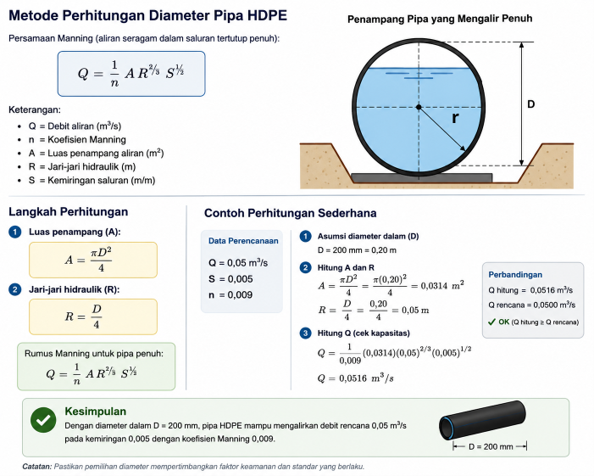

Metode Perhitungan Diameter Pipa HDPE

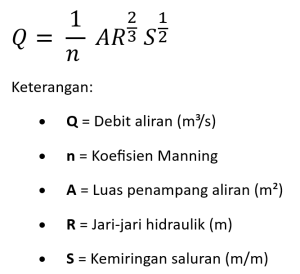

Pada sistem drainase gravitasi, perencanaan umumnya menggunakan Persamaan Manning:
Persamaan ini digunakan untuk menentukan diameter pipa yang mampu mengalirkan debit tertentu pada kemiringan saluran yang telah ditetapkan.

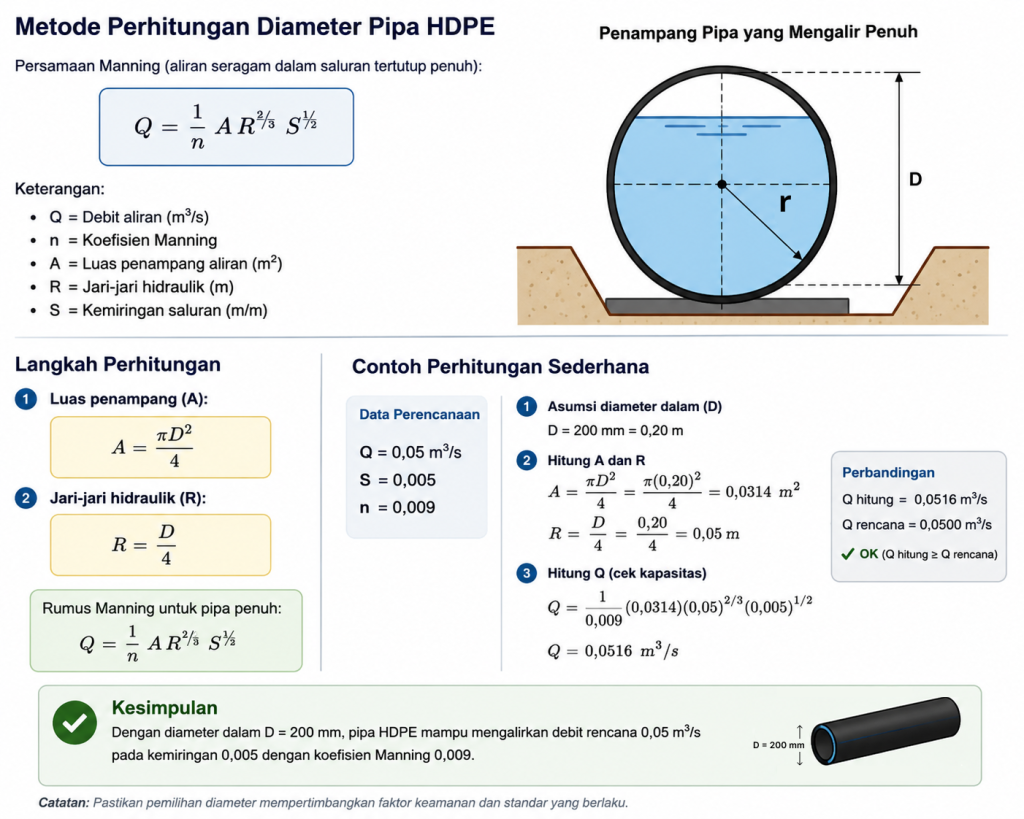

Contoh Perhitungan Sederhana
Data Perencanaan
Debit rencana (Q) = 0,05 m³/s
Kemiringan saluran (S) = 0,005
Koefisien Manning HDPE (n) = 0,009
Langkah Perhitungan

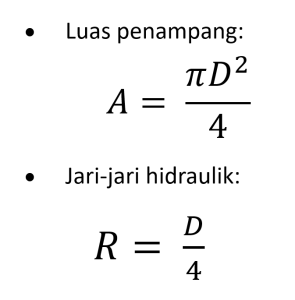

Untuk pipa yang mengalir penuh:
Melalui proses iterasi menggunakan Persamaan Manning diperoleh diameter minimum sekitar:
D ≈ 200 mm
Dalam praktiknya, diameter kemudian disesuaikan dengan ukuran standar pipa HDPE yang tersedia di pasaran sehingga dapat dipilih pipa HDPE diameter 200 mm atau ukuran di atasnya sebagai faktor keamanan.
Faktor-Faktor yang Perlu Dipertimbangkan
Selain debit air, terdapat beberapa faktor lain yang memengaruhi pemilihan diameter pipa HDPE:
- Kemiringan Saluran
Semakin besar kemiringan saluran, semakin besar kapasitas aliran pipa sehingga diameter yang dibutuhkan bisa lebih kecil. Namun, dalam perencanaan sistem drainase, kemiringan saluran tetap harus disesuaikan dengan kondisi lapangan dan standar desain yang berlaku. Umumnya, kemiringan saluran berada pada kisaran 0,5%–1%, dan dalam kondisi tertentu dapat ditingkatkan hingga maksimal 2% untuk menjaga kinerja aliran tetap optimal.
- Kecepatan Aliran
Kecepatan yang terlalu rendah dapat menyebabkan sedimentasi, sedangkan kecepatan yang terlalu tinggi berpotensi menyebabkan erosi pada struktur pendukung.
Umumnya kecepatan aliran drainase direncanakan antara:
- Minimum: 0,6 m/s
- Maksimum: 3,0 m/s
- Faktor Pertumbuhan Debit
Perencanaan drainase jangka panjang perlu mempertimbangkan perkembangan kawasan dan perubahan tata guna lahan yang dapat meningkatkan debit limpasan di masa depan.
- Kondisi Instalasi
Pada sistem drainase dengan aliran gravitasi (gravity flow), pemilihan pipa HDPE lebih mempertimbangkan nilai Ring Stiffness (SN), terutama untuk pemasangan di bawah jalan raya, kawasan industri, atau area dengan beban eksternal yang tinggi.
Kesimpulan
Secara keseluruhan, perencanaan diameter pipa HDPE pada sistem drainase harus dilakukan berdasarkan analisis debit air dan perhitungan hidraulik yang akurat. Keunggulan HDPE seperti permukaan yang halus, ketahanan terhadap korosi, serta kapasitas aliran yang tinggi menjadikannya solusi ideal untuk berbagai aplikasi drainase. Dengan menentukan diameter pipa yang tepat sejak tahap perencanaan, sistem drainase dapat beroperasi lebih efektif, mengurangi risiko genangan, serta mendukung keberlanjutan infrastruktur dalam jangka panjang.
