JapaneseMengapa Head Loss Penting pada Sistem Pipa HDPE?
Memahami Head Loss pada Sistem Perpipaan HDPE untuk Meningkatkan Efisiensi Aliran
Dalam setiap sistem perpipaan bertekanan, salah satu parameter hidrolik yang sangat penting adalah head loss atau kehilangan energi akibat aliran fluida. Besarnya head loss akan memengaruhi tekanan yang tersedia di ujung jaringan, kapasitas aliran, hingga kebutuhan daya pompa.
Pada instalasi Pipa HDPE (High Density Polyethylene), nilai head loss umumnya lebih rendah dibandingkan banyak material pipa lainnya. Hal ini disebabkan oleh permukaan bagian dalam pipa HDPE yang sangat halus sehingga hambatan aliran (friction loss) menjadi lebih kecil. Oleh karena itu, pipa HDPE banyak digunakan pada sistem distribusi air bersih, irigasi, perpipaan industri, hingga jaringan air minum.
Artikel ini membahas head loss, faktor yang memengaruhinya, metode perhitungan, serta cara mengoptimalkan desain sistem perpipaan HDPE.
Apa Itu Head Loss?
Head loss adalah penurunan energi atau tekanan fluida saat mengalir melalui pipa akibat adanya gesekan antara fluida dengan dinding pipa maupun karena adanya fitting seperti elbow, tee, valve, reducer, dan komponen lainnya.

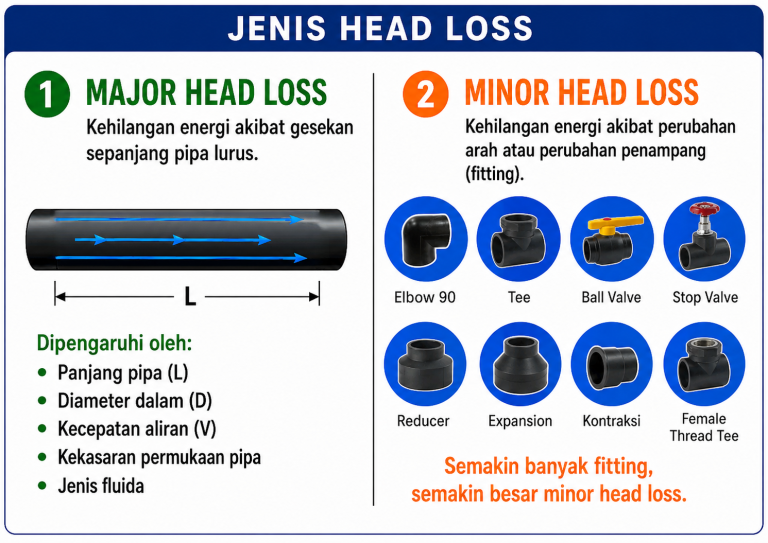

Secara umum, head loss dibagi menjadi dua jenis:
- Major Head Loss
Merupakan kehilangan energi yang terjadi akibat gesekan sepanjang pipa lurus.
Besarnya dipengaruhi oleh:
- Panjang pipa
- Diameter dalam pipa
- Kecepatan aliran
- Kekasaran permukaan pipa
- Jenis fluida
Pada sistem perpipaan yang panjang, major head loss biasanya menjadi komponen terbesar.
- Minor Head Loss
Merupakan kehilangan energi akibat perubahan arah maupun perubahan penampang aliran, seperti:
- Elbow
- Tee
- Valve
- Reducer
- Expansion
- Kontraksi pipa
Walaupun disebut “minor”, nilainya dapat menjadi signifikan apabila jumlah fitting cukup banyak.
Mengapa Head Loss Penting pada Sistem Pipa HDPE?
Besarnya head loss akan menentukan performa keseluruhan sistem perpipaan.
Apabila head loss terlalu besar, maka dapat menyebabkan:
- Tekanan air di ujung jaringan menjadi rendah
- Kapasitas aliran berkurang
- Konsumsi energi pompa meningkat
- Biaya operasional menjadi lebih tinggi
- Umur pompa menjadi lebih pendek
Karena itu, perhitungan head loss merupakan salah satu tahapan penting dalam proses desain jaringan perpipaan.
Mengapa Pipa HDPE Memiliki Head Loss yang Rendah?
Salah satu keunggulan utama pipa HDPE adalah permukaan bagian dalam (internal bore) yang sangat halus.
Permukaan yang halus menghasilkan:
- Hambatan aliran lebih kecil
- Gesekan fluida lebih rendah
- Penurunan tekanan lebih kecil
- Efisiensi distribusi air lebih tinggi
Menurut Plastic Pipe Institute (PPI), pipa polyethylene (PE) memiliki koefisien Hazen-Williams (C) sebesar sekitar 150, yang menunjukkan karakteristik hidraulik yang sangat baik. Semakin tinggi nilai C, semakin kecil kehilangan energi akibat gesekan.
Selain itu, permukaan dalam pipa HDPE tidak mudah mengalami korosi maupun pembentukan kerak (scaling), sehingga karakteristik alirannya relatif stabil selama masa operasional.

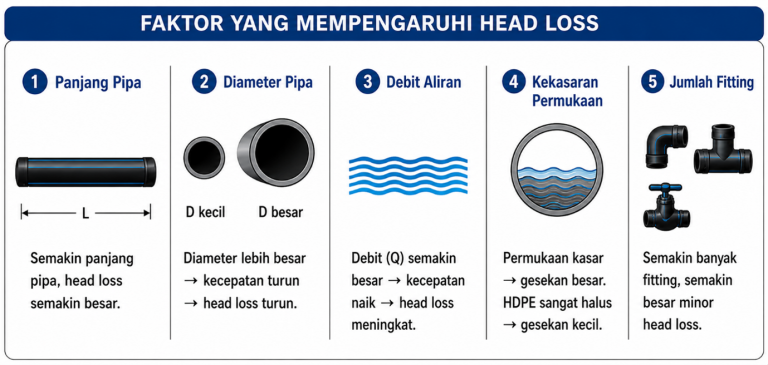

Faktor yang Mempengaruhi Head Loss pada Pipa HDPE
Beberapa faktor utama yang memengaruhi head loss antara lain:
- Panjang Pipa
Semakin panjang pipa, semakin besar gesekan yang terjadi.
Akibatnya, head loss akan meningkat secara proporsional terhadap panjang pipa.
- Diameter Pipa
Diameter merupakan faktor yang paling berpengaruh.
Semakin besar diameter dalam pipa, maka:
- kecepatan aliran menurun
- kehilangan tekanan menjadi lebih kecil
Karena itu, pemilihan diameter yang tepat sangat penting dalam desain sistem.
- Debit Aliran
Semakin besar debit air yang dialirkan, maka kecepatan aliran meningkat.
Hal ini menyebabkan head loss meningkat secara signifikan.
- Kekasaran Permukaan Pipa
Material dengan permukaan kasar menghasilkan gesekan yang lebih besar.
Sebaliknya, HDPE memiliki permukaan yang sangat halus sehingga kehilangan energi menjadi lebih rendah dibandingkan banyak material konvensional.
- Jumlah Fitting
Semakin banyak fitting yang digunakan, semakin besar minor head loss yang terjadi.
Oleh karena itu, desain jaringan sebaiknya dibuat seefisien mungkin dengan meminimalkan perubahan arah yang tidak diperlukan.
Metode Perhitungan Head Loss
Dalam praktik rekayasa, terdapat dua metode yang paling umum digunakan.
- Persamaan Hazen-Williams
Metode ini banyak digunakan pada sistem distribusi air bersih.
Persamaan SI:
hf = 10,67 × L × Q¹·⁸⁵² / (C¹·⁸⁵² × D⁴·⁸⁷)
Keterangan:
- hf = head loss (m)
- L = panjang pipa (m)
- Q = debit (m³/s)
- D = diameter dalam pipa (m)
- C = koefisien Hazen-Williams
Untuk pipa HDPE, nilai C umumnya berada pada kisaran 150–155.
- Persamaan Darcy-Weisbach
Persamaan ini dianggap sebagai metode yang paling umum karena dapat digunakan untuk berbagai jenis fluida.
Persamaan:
hf = f × (L/D) × (V² / 2g)
Keterangan:
- f = friction factor
- L = panjang pipa
- D = diameter dalam
- V = kecepatan aliran
- g = percepatan gravitasi
Metode Darcy-Weisbach mempertimbangkan bilangan Reynolds dan kekasaran relatif pipa sehingga memberikan hasil yang lebih universal. Plastic Pipe Institute juga menyebut metode ini sebagai pendekatan yang paling umum untuk analisis kehilangan energi, sedangkan Hazen-Williams banyak digunakan karena lebih sederhana pada aplikasi distribusi air.
Dalam praktik rekayasa, terdapat dua metode yang paling umum digunakan.
- Persamaan Hazen-Williams
Metode ini banyak digunakan pada sistem distribusi air bersih.
Persamaan SI:
hf = 10,67 × L × Q¹·⁸⁵² / (C¹·⁸⁵² × D⁴·⁸⁷)
Keterangan:
- hf = head loss (m)
- L = panjang pipa (m)
- Q = debit (m³/s)
- D = diameter dalam pipa (m)
- C = koefisien Hazen-Williams
Untuk pipa HDPE, nilai C umumnya berada pada kisaran 150–155.
- Persamaan Darcy-Weisbach
Persamaan ini dianggap sebagai metode yang paling umum karena dapat digunakan untuk berbagai jenis fluida.
Persamaan:
hf = f × (L/D) × (V² / 2g)
Keterangan:
- f = friction factor
- L = panjang pipa
- D = diameter dalam
- V = kecepatan aliran
- g = percepatan gravitasi
Metode Darcy-Weisbach mempertimbangkan bilangan Reynolds dan kekasaran relatif pipa sehingga memberikan hasil yang lebih universal. Plastic Pipe Institute juga menyebut metode ini sebagai pendekatan yang paling umum untuk analisis kehilangan energi, sedangkan Hazen-Williams banyak digunakan karena lebih sederhana pada aplikasi distribusi air.
Cara Mengurangi Head Loss pada Instalasi Pipa HDPE
Untuk memperoleh sistem perpipaan yang efisien, beberapa langkah berikut dapat diterapkan:
- Gunakan diameter pipa yang sesuai dengan debit desain.
- Kurangi jumlah elbow, tee, dan fitting yang tidak diperlukan.
- Pilih jalur perpipaan yang lebih lurus untuk mengurangi kehilangan energi.
- Jaga kecepatan aliran dalam rentang desain agar tidak terlalu tinggi.
- Gunakan pipa HDPE berkualitas dengan dimensi yang memenuhi standar internasional.
- Lakukan evaluasi hidrolik sebelum instalasi untuk memastikan tekanan di seluruh jaringan tetap sesuai kebutuhan.
Kesimpulan
Head loss merupakan salah satu parameter penting dalam desain sistem perpipaan karena secara langsung memengaruhi tekanan, efisiensi aliran, dan konsumsi energi pompa.
Pipa HDPE memiliki keunggulan berupa permukaan dalam yang halus, sehingga menghasilkan kehilangan tekanan yang relatif rendah dibandingkan banyak material pipa lainnya. Dengan pemilihan diameter yang tepat, perhitungan hidrolik yang akurat, serta tata letak jaringan yang efisien, sistem perpipaan HDPE dapat memberikan performa optimal dan biaya operasional yang lebih rendah dalam jangka panjang.
🛒 Mau info lebih lengkap? Hubungi Kami di Sini!
Whatsapp : (+62) 821-3843-8329 klik https://wa.me/6282138438329
Shopee: http://shopee.co.id/sholinpipe.indonesia
Tokopedia: http://tokopedia.com/sholinpipeindo
Referensi
Plastic Pipe Institute (PPI). Handbook of PE Pipe – Chapter 6: Design of PE Piping Systems. Pembahasan mengenai perhitungan kehilangan energi menggunakan metode Hazen-Williams dan Darcy-Weisbach, termasuk nilai koefisien Hazen-Williams (C = 150–155) untuk pipa PE.
PPI Handbook of PE Pipe (PDF)
ISO 4427 (Parts 1–5). Plastics piping systems for water supply, and for drainage and sewerage under pressure — Polyethylene (PE). Standar internasional yang mengatur spesifikasi material, dimensi, performa, pengujian, dan persyaratan sistem perpipaan PE untuk distribusi air bertekanan.
ISO 4065. Thermoplastics pipes — Universal wall thickness table. Standar acuan untuk dimensi dan klasifikasi SDR pada pipa termoplastik, termasuk HDPE.
Rehan Jamil & M. Abdul Mujeebu (2019). Empirical Relation between Hazen-Williams and Darcy-Weisbach Equations for Cold and Hot Water Flow in Plastic Pipes. Menjelaskan hubungan empiris antara kedua metode perhitungan kehilangan energi pada pipa plastik https://waterjournal.org/archives/jamil/
Muhammad, Z. H., & Anggara, F. (2019). Analisa head pompa water intake terhadap self cleaning filter pada PT.XY. Jurnal Teknik Mesin, 8(2), Juni 2019. https://media.neliti.com/media/publications/340350-analisa-head-pompa-water-intake-terhadap-716d2011.pdf
H2X Engineering. (n.d.). Hazen-Williams vs Darcy-Weisbach. Diakses dari https://www.h2xengineering.com/blogs/hazen-williams-vs-darcy-weisbach/
