PENGGUNAAN PIPA HDPE CORRUGATED

April 14, 2020 by admin in Industry News, Market Reports, Tips

Karakteristik Pipa HDPE Corrugated

Apa itu pipa HDPE Corrugated ? mungkin masih baru kita dengar ataupun di gunakan pada suatu pekerjaan konstruksi bangunan atau pekerjaan konstruksi lainnya, corrugated sendiri adalah bergelombang atau gelombang jika di artikan dari bahasa inggris ke bahasa indonesia. Apa itu pipa HDPE Corrugated adalah pipa yang di buat dari bahan Polyethilene (PE) yang berdensitas tinggi (Hight Density (HD)) dengan berbentuk bergelombang atau adapun yang menyebutnya berprofile, pipa HDPE Corrugated juga bisa disebut juga pipa geo-pipe. High-density polyethylene (HDPE) adalah bahan serbaguna dan memiliki beberapa karakteristik ideal untuk digunakan dalam struktur bawah tanah. Pipa HDPE relatif ringan memungkinkan untuk transportasi dan biaya instalasi yang lebih mudah dan lebih murah. Tidak rapuh dan karenanya tidak rentan terhadap retak selama kegiatan penanganan dan pemasangan pipa. Setelah dibentuk menjadi pipa, HDPE memiliki permukaan yang halus, yang tahan terhadap abrasi, korosi dan gerusan kimia. Permukaan yang halus memberikan karakteristik aliran pipa yang sangat baik. Pipa HDPE kuat secara struktural dan memiliki kemampuan untuk mendukung beban besar.

HDPE memiliki kemampuan untuk rileks di bawah tekanan. Karakteristik ini memberikan keuntungan untuk struktur bawah tanah dan juga membantu menentukan batasan penggunaan. Karena pipa HDPE dimuat, pipa akan segera rileks, dan seiring waktu, memungkinkan beban dipindahkan ke tanah yang berdekatan. Karakteristik ini memungkinkan pipa melepaskan titik-titik tekanan lokal. Relaksasi stres dapat mengakibatkan sedikit reformasi pipa dari waktu ke waktu untuk mengakomodasi kondisi pemuatan di tempat. Re-formasi seperti itu diyakini menyebabkan stabilitas struktural jangka panjang.

HDPE Corrugatd adalah pilihan yang sangat baik untuk aliran gravitasi atau situasi pipa rendah. Stabilitas struktural pipa HDPE Corrugatd diproduksi oleh tiga desain pipa. Menurut AASHTO M294, mereka didefinisikan sebagai:

• Tipe C – Pipa ini harus memiliki penampang lingkaran penuh, dengan permukaan bergelombang annular baik di dalam maupun di luar.
• Tipe S – Pipa ini adalah penampang dinding ganda melingkar penuh, dengan dinding pipa bergelombang luar dan lapisan dalam yang halus.
• Tipe D – Pipa ini adalah penampang bundar yang terdiri dari dinding bagian dalam yang pada dasarnya halus bergabung dengan dinding bagian luar yang pada dasarnya halus dengan elemen annular atau elemen penghubung spiral.

Picture 1; type C Pipa HDPE Corrugated dengan bagian dalam dan bagian luar bergelombang/berprofiled.

Untuk type ini pada PT. Shuanglin Pipe Indonesia, kami menyebutnya dengan pipa HDPE Single Wall Corrugated atau pipa HDPE bergelombang dengan dinding tunggal, dimana bagian dinding luar dan bagian dinding dalam sama-sama bergelombang, pembuatan pipa ini hanya menggunakan satu lapisan atau satu bagian saat masuk ke mesin molding. Pipa Tipe C dengan dinding bergelombang interior dan eksterior tersedia dalam diameter diameter dalam (ID) 100mm / 4 inci hingga diameter dalam (ID) 150mm / 6 inci. Pipa bergelombang interior dan eksterior dalam diameter yang lebih kecil dihubungkan dengan sambungan joint coupler yang terpisah tanpa soket.

Desain khusus pipa seperti yang ditunjukkan pada Figure 1 bervariasi oleh pabrikan. Setiap bagian dikaitkan dengan sifat struktural spesifik dan karakteristik kinerja. Karakteristik tersebut tersedia dari pabrikan untuk digunakan dalam perhitungan beban.

Picture 2; Tipe S Pipa HDPE Corrugated dengan luar Bergelombang/berprofiled dan bagian dalam Halus

Untuk type ini pada PT. Shuanglin Pipe Indonesia, kami menyebutnya dengan pipa HDPE Double Wall Corrugated atau pipa HDPE bergelombang dengan dinding ganda, dimana bagian dinding luar bergelombang/berprofiled dan bagian dinding dalam halus, pembuatan pipa ini hanya menggunakan dua lapisan atau dua bagian saat masuk ke mesin molding sehingga untuk bagian dalam ada molding khusus yang membuat lapisan atau bagian dalam tercetak halus dan bagian luar tercetak bergelombang/berprofiled. Beberapa pabrikan pipa HDPE Corrugated menyediakan berbagai metode penyambungan pipa tergantung pada gaya pipa dan persyaratan proyek. Joint coupling, dengan atau tanpa soket, membungkus pipa dan diikat dengan ikatan plastik. Corong paking dan sambungan spigot yang juga banyak digunakan. Sambungan kedap air yang teruji dan tidak bertekanan cocok untuk sebagian besar aplikasi drainase tanpa tekanan (aliran gravitasi) dan biasanya tidak mengalami kebocoran yang signifikan. Untuk alasan lingkungan dan lainnya, sebagian besar produsen juga memiliki sambungan kedap air dengan pengenal tekanan yang cocok untuk aplikasi tanpa tekanan. Sambungan dinilai 10,8 psi atau 5,0 psi saat diuji sesuai dengan ASTM D 3212.

Meskipun produk pipa HDPE corrugated/bergelombang serba guna, penggunaan utama HDPE corrugated/bergelombang adalah untuk pengelolaan air aliran gravitasi. Contoh dari sistem pengelolaan air ini meliputi:
• Storm Drainage/drainase badai
• Subsurface Drainage/drainase bawah permukaan
• Sanitary Sewer/selokan sanitasi
• Leachate Colection/kumpulan air lindi
• sistem pengelolaan air hujan detensi / retensi

Storm Drainage/Drainase Badai (hujan deras/lebat di liputi angin kencang)

Picture 4; source; www.hydrocad.net/image

Pipa HDPE Corrugated atau pipa HDPE Bergelombang telah menjadi pipa pilihan bagi banyak aplikasi drainase ini. Sistem Stormwater membutuhkan berbagai ukuran pipa dan persyaratan tutupan di area lansekap dan parkir. Corrugated HPDE adalah material pipa yang tahan lama dan hemat biaya untuk fasilitas drainase di lokasi ini. Bahan pipa yang disetujui untuk pengangkutan drainase dalam hak publik ditentukan oleh yurisdiksi yang bertanggung jawab untuk pemeliharaan fasilitas tersebut. HPDE telah digunakan untuk gorong-gorong drainase jalan raya dan jalan raya serta drainase badai/storm drainage.

sistem selama lebih dari 20 tahun. Sebagian besar Departemen Perhubungan negara, kota dan kabupaten telah memasukkan HDPE dalam Spesifikasi Konstruksi Standar Departemen mereka. Instalasi telah memasukkan gorong-gorong di bawah isian yang sangat tinggi dan di bawah penutup minimal. Banyak instalasi telah dipantau dan menunjukkan kinerja yang memuaskan. Kekhawatiran akan kekuatan, keretakan, dan kemunduran yang tidak memadai dari waktu ke waktu terbukti tidak beralasan.

Subsurface Drainage/Drainase bawah permukaan

Picture 4; source; www.reasearchgate.net/profile/Gary_Sands2/publication

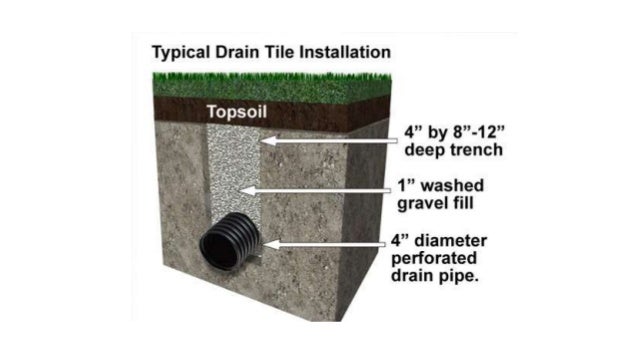

picture 5; source; image.slidesherecdn.com

Pipa HDPE corrugated atau pipa HDPE bergelombang juga dapat diproduksi dengan perforasi atau berlubang. Perforasi atau berlubang memungkinkan air bawah permukaan dikumpulkan dan dipindahkan ke lokasi yang menguntungkan untuk dibuang. Sistem subdrainage digunakan untuk mengumpulkan lindi di bawah lokasi TPA. Sistem subdrainage juga digunakan untuk mengontrol dan mengarahkan transportasi air bawah tanah dan untuk mendorong perkolasi air permukaan yang tepat di lapangan golf, lapangan atletik, proyek pengembangan lereng bukit dan di bidang pertanian. Seringkali, sistem subdrainage digunakan untuk menurunkan muka air tanah. Untuk pengembangan lapangan atletik, sistem subdrainage telah terhubung ke sistem vakum udara untuk mendorong pergerakan permukaan dan air bawah permukaan ke bawah.

Pipa HDPE corrugated/bergelombang perforated/berlubang sering digunakan untuk mengontrol ketinggian air di lahan pertanian. Pipa berlubang dipasang untuk mengumpulkan dan mengangkut drainase bawah permukaan dan atau air tanah atau untuk mengontrol kedalaman air tanah.

Sanitary Sewer/selokan sanitasi

Pipa HDPE adalah bahan pipa lindi sistem septik yang ideal. Salah satu jenis pipa HDPE telah dirancang khusus dengan perforasi khusus untuk memungkinkan perkolasi(penyerapan air).

 Leachate Colection/kumpulan air lindi

Industri pertambangan memiliki aplikasi khusus subdrainage yang ideal untuk pipa berlubang HDPE bergelombang. Teknik yang disebut heap leaching digunakan untuk memulihkan simpanan tembaga, emas, dan perak tingkat rendah. Larutan sianida yang disemprotkan di atas tanah yang mengandung emas atau perak mengubah mineral menjadi senyawa kimia. Solusinya dikumpulkan dalam sistem subdrainage pipa berlubang dan diangkut ke kolam. Emas atau perak diambil dari kolam menggunakan penyerapan karbon atau presipitasi. HDPE sangat cocok untuk proses ini karena sangat tahan terhadap serangan kimia. Tes telah menunjukkan sedikit atau tidak ada degradasi HDPE dengan paparan jangka panjang ke kisaran pH 1,5 hingga 14,0.

 Sistem pengelolaan air hujan detensi / retensi

Peraturan saat ini di sebagian besar wilayah membatasi laju limpasan air hujan serta tingkat polutan yang diizinkan dalam air badai yang dikeluarkan. Urbanisasi tanah dapat secara dramatis mengubah pergerakan alami air. Ketika limpasan diangkut jauh dari daerah kritis, hal itu dapat menyebabkan masalah di mana pengisian ulang dari sumber air diperlukan untuk mempertahankan pasokan air tanah yang stabil. Untuk mengatasi masalah ini, sistem retensi air hujan yang deras menahan limpasan sampai tanah di sekitarnya dapat menerimanya melalui perkolasi (penyerapan), memungkinkan akuifer (lapisan batuan bawah permukaan tanah yang mengandung air) diisi ulang. Dalam kasus lain, sistem trunk drainase air hujan deras yang ada tidak dirancang untuk menerima peningkatan aliran puncak dan limpasan harus dipertahankan sampai aliran puncak mereda.

Beberapa banyak yurisdiksi (wewenang masing-masing negara bagian) mengharuskan pengembang proyek untuk memastikan bahwa aliran debit puncak hilir tetap sama setelah pengembangan.

Sistem penahanan dan penahanan air hujan yang lebat dapat berupa kolam di atas tanah atau perpipaan bawah permukaan. Kolam adalah yang paling tidak rentan terhadap pendangkalan dini dan penyumbatan, tetapi bisa menghadirkan keamanan dan masalah estetika jangka panjang seperti pembiakan serangga, pertumbuhan gulma, bau dan kontrol penolakan. Sistem penahanan / penahanan bawah permukaan menggunakan tanah yang tersedia secara efisien dengan biaya perawatan yang rendah, sementara hanya sedikit atau tidak ada masalah keselamatan atau estetika publik. Fasilitas penyimpanan bawah tanah yang dikembangkan dengan menempatkan beberapa pipa secara seri adalah penggunaan umum pipa HDPE corrugated atau bergelombang.

Sistem lainnya
Pipa polietilen berdensitas tinggi bergelombang digunakan dalam berbagai aplikasi lain, beberapa di antaranya diuraikan di bawah ini. Hubungi pabrikan untuk informasi terperinci untuk ini dan aplikasi lainnya.

Drainase Area Perencanaan Pembangunan
Bangunan perumahan, industri dan komersial semuanya memiliki permintaan untuk fasilitas drainase pada area perencanaan pembangunan. Pipa HDPE corrugated atau bergelombang adalah produk yang paling umum digunakan untuk jenis penggunaan ini. Kombinasi fleksibilitas, daya tahan dan kekuatan tidak ditawarkan oleh bahan lain.

Sistem Ventilasi
Pipa HDPE bergelombang berlubang juga telah menjadi produk pilihan untuk sistem ventilasi. Pipa ditempatkan di bagian bawah tempat penyimpanan biji-bijian memperkenalkan udara melalui blower untuk menguapkan kelembaban dari tumpukan biji-bijian.

Aplikasi lain menggunakan pipa HDPE bergelombang/corrugated perforated/berlubang untuk mengumpulkan udara dari pembuangan scrubber udara untuk pencairan di bawah media filter untuk menghilangkan partikel kontaminan.

Earth Cooling Tubes

Earth Cooling Tubes adalah metode yang layak untuk pendinginan ruang, dan sedang digunakan sebagai alternatif untuk pendingin udara konvensional. Dalam sistem ini, udara hangat dipindahkan melalui tanah dingin melalui tabung. Udara kemudian digunakan untuk mencapai efek pendinginan. Pipa polietilen bergelombang sangat cocok untuk aplikasi ini karena gelombang memberikan area permukaan yang lebih besar untuk proses perpindahan panas.

Sistem Terapung

HDPE tahan terhadap korosi dan serangan kimia. Properti-properti itu, bersama dengan bobotnya yang relatif ringan, telah memungkinkannya untuk digunakan sebagai kapal penampung untuk mengapung. Pipa HDPE bergelombang yang diisi dengan Polystyrene digunakan sebagai pelampung dalam berbagai aplikasi.

Penggunaan yang umum dari pelampung ini adalah sebagai ponton untuk dermaga kapal apung. Berbagai bahan dermaga mudah dipasang pada ponton HDPE bergelombang dengan panjang berapa pun untuk membentuk dermaga apung berbentuk tepat. Pelampung serupa juga telah digunakan untuk menyediakan dukungan untuk penutup poliuretan limbah cair dan kolam penyimpanan bahan kimia.

Irigasi dan Drainase Bawah Permukaan Tanah

Penggantian atau Penyambungan Ulang dengan pipa HDPE Corrugated.

Pipa HDPE bergelombang dapat digunakan sebagai sisipan struktural di dalam gorong-gorong yang gagal, saluran pembuangan atau selokan yang terbuat dari logam atau beton bergelombang. Pipa HDPE menjadi struktur penahan beban setelah annulus diisi dengan nat. Pipa HDPE bergelombang dengan interior halus harus dimasukkan dari lubang, atau di ujung gorong-gorong yang ada. Pipa HDPE yang dimasukkan akan mengurangi area inlet asli. Jika reduksi terlalu drastis, lancip HDPE pendek yang dirancang khusus dapat dipasang ke ujung saluran masuk untuk menambah area saluran masuk.

Pengomposan Selokan Lumpur

Pipa HDPE corrugate/bergelombang perforated/berlubang adalah komponen yang tidak terpisahkan ketika membuat kompos lumpur saluran pembuangan. Perforasi memungkinkan aerasi lumpur terkontrol. Banyak masyarakat telah menemukan bahwa mereka dapat membuat kompos lumpur dan memasarkan kompos yang sudah jadi.

Article source ; plasticpipe.org/pdf/chapter-3_corrugated_products.pdf
Editor ; Andreas Mikio, PT. Shuanglin Pipe Indonesia
Translate to bahasa ; google translate
Developer writing bahasa ; Andreas Mikio, PT. Shuanglin Pipe Indonesia
